Stĺpové otočné žeriavy patria medzi najčastejšie využívané zdvíhacie riešenia v priemysle, dielňach aj skladových prevádzkach. Sú praktické, efektívne a vďaka samostatne stojacej konštrukcii ponúkajú vysokú flexibilitu umiestnenia. Ako však obstojí stĺpový otočný žeriav v porovnaní s ostatnými typmi zdvíhacích systémov? Aké sú jeho hlavné výhody a na čo si dať pozor pri výbere? V článku rozoberáme kľúčové prednosti aj obmedzenia týchto žeriavov vrátane praktického pohľadu na kladkostroje, montáž, servis a povinné kontroly.
Čo je stĺpový otočný žeriav?

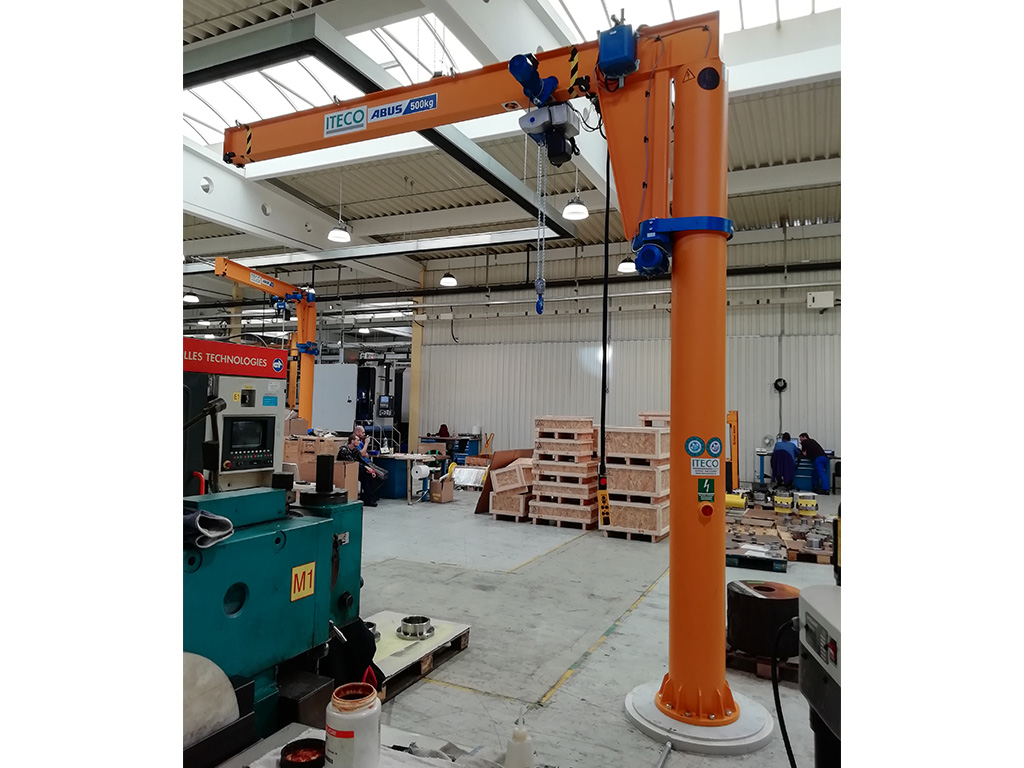

Stĺpový otočný žeriav je samostatne stojace zdvíhacie zariadenie, ktorého otočné rameno je uchytené na vertikálnom stĺpe. Stĺp je ukotvený do podlahy haly alebo do pripraveného betónového základu. Rameno sa otáča okolo zvislej osi v rozsahu od 270° až po plných 360°, čo umožňuje široký záber manipulácie s bremenom v kruhovej alebo takmer kruhovej pracovnej zóne.
Samotný zdvih bremena zabezpečuje elektrický kladkostroj osadený na ramene – pri nosnostiach do 4 t typicky elektrický reťazový kladkostroj, pri vyšších nosnostiach elektrický lanový kladkostroj. Žeriav sa ovláda jednoducho – závesným tlačidlovým ovládačom alebo rádiovým diaľkovým ovládaním.
Modely stĺpových otočných žeriavov ABUS
V portfóliu značky ABUS Kransysteme, ktorú na slovenskom trhu zastupuje spoločnosť ITECO ŽERIAVY, sú k dispozícii tri konštrukčné veľkosti stĺpových otočných žeriavov:
| Model | Max. nosnosť | Max. vyloženie | Rozsah otáčania | Kladkostroj |
| LSX | 0,5 t | 7 m | 270° | elektrický reťazový |
| LS | 1 t | 7 m | 270° | elektrický reťazový |
| VS | 6,3 t | 10 m | n × 360° | do 4 t reťazový, do 6,3 t lanový |
Model LSX vďaka vysokému ramenu umožňuje vysoké polohy háku a optimálne využitie priestoru, model VS zase vďaka nízkej konštrukcii a plnému otáčaniu n × 360° pokrýva najnáročnejšie aplikácie. Podrobné porovnanie jednotlivých typov nájdete v článku Typy otočných žeriavov ITECO – ABUS.
Aké sú hlavné výhody stĺpových otočných žeriavov?
1. Samostatnosť a flexibilita umiestnenia
Stĺpové otočné žeriavy sú nezávislé od ostatných konštrukcií haly – nepotrebujú únosnú stenu, stropné väzníky ani žeriavovú dráhu. Možno ich umiestniť takmer kamkoľvek: do výrobnej haly, dielne, na montážnu linku či do skladu. Jediným predpokladom je dostatočne únosná podlaha alebo pripravený základ.
2. Rýchla montáž s minimálnymi stavebnými úpravami
Na rozdiel od mostových žeriavov, ktoré vyžadujú žeriavovú dráhu, sa stĺpový žeriav montuje rýchlo a s minimálnymi zásahmi do prevádzky. Inštalácia vrátane prípravy kotvenia typicky trvá len niekoľko dní, čo znižuje prestoje aj celkové náklady.
3. Nízke prevádzkové náklady
Jednoduchá konštrukcia znamená menej komponentov, menej potenciálnych porúch a jednoduchší servis. Údržba sa sústreďuje najmä na kladkostroj, otočné ložisko a elektrické komponenty – náklady na prevádzku sú v porovnaní s väčšími žeriavovými systémami výrazne nižšie.
4. Presná a bezpečná manipulácia
V kombinácii s elektrickými kladkostrojmi ABUS – vybavenými plynulým rozbehom, dvoma rýchlosťami zdvihu či ochranou proti preťaženiu – umožňujú stĺpové žeriavy presnú manipuláciu s bremenami. To je kľúčové pri montážnych prácach, zakladaní obrobkov do strojov a pri práci s citlivými zariadeniami.
5. Vysoká nosnosť pri kompaktných rozmeroch
Napriek kompaktnému dizajnu ponúkajú stĺpové otočné žeriavy ABUS nosnosti od 0,5 t až po 6,3 t s vyložením ramena až 10 metrov. Pre väčšinu lokálnych pracovísk tak plne nahradia manipuláciu, ktorá by inak vyžadovala väčší žeriavový systém.
Ako sa stĺpové otočné žeriavy kotvia?
Stĺpové otočné žeriavy do stredných nosností je možné veľmi hospodárne ukotviť na existujúcu podlahu alebo medzistropnú dosku pomocou kotevného systému s kruhovou alebo štvorcovou oceľovou roznášacou platňou a špeciálnych chemických kotiev vyvinutých pre dynamické zaťaženie, ktoré sa po montáži zapustia do kotevnej dosky.
V prípade nedostatočne únosných podláh je najbežnejším spôsobom kotvenie na vopred pripravený betónový základ s kotevnými tyčami, resp. kotvami ABUS. Posúdenie vhodného spôsobu kotvenia je súčasťou technického návrhu, ktorý spoločnosť ITECO ŽERIAVY vykonáva pri každom dopyte.
S čím stĺpové žeriavy fungujú najlepšie?
Stĺpový otočný žeriav je vždy súčasťou väčšieho celku manipulačnej techniky. Najčastejšie sa kombinuje s:
• Elektrickými kladkostrojmi ABUS – reťazovými alebo lanovými podľa nosnosti. Podrobné porovnanie oboch typov nájdete v článku Reťazový vs. lanový kladkostroj
• Elektrickým pojazdom mačky – pre pohodlný horizontálny posun bremena po ramene
• Rádiovým diaľkovým ovládaním – pre voľný pohyb operátora okolo bremena
• Bezpečnostnými prvkami – otočné dorazy, koncové vypínače a ochrana proti preťaženiu
Dôležitou súčasťou prevádzky sú aj pravidelné inšpekcie, prehliadky či skúšky žeriavov, ktoré zabezpečujú súlad so zákonnými požiadavkami aj dlhodobú spoľahlivosť zariadenia. Ideálnym obdobím na väčšie servisné zásahy je celozávodná odstávka – viac v článku Letná odstávka výroby: ideálny čas na servis žeriavov.
Kedy sa oplatí zvoliť stĺpový otočný žeriav?
Stĺpové otočné žeriavy sú ideálnym riešením pre pracoviská, kde je potrebná efektívna a bezpečná manipulácia s bremenami v lokálnom rozsahu. Typické situácie, kedy je stĺpové prevedenie správnou voľbou:
• Pracovisko je umiestnené v strede výrobnej plochy – mimo dosahu stien
• Potrebujete veľký rozsah otáčania – až n × 360° pri modeli VS
• Manipulujete s bremenami do 6,3 tony v kruhovej pracovnej zóne
• Hľadáte riešenie nezávislé od konštrukcie haly
• Chcete doplniť mostový žeriav o lokálnu manipuláciu na konkrétnom pracovisku
Ak je naopak pracovisko popri stene a záleží na každom metri podlahovej plochy, vhodnejšou voľbou môže byť nástenný otočný žeriav.
FAQ – Často kladené otázky o stĺpových otočných žeriavoch
Aká je maximálna nosnosť stĺpového otočného žeriavu ABUS?
Najvýkonnejší model VS zvládne bremená do 6,3 tony pri vyložení ramena až 10 metrov a rozsahu otáčania n × 360°. Pre ľahšie aplikácie sú určené modely LS (do 1 t) a LSX (do 0,5 t) s vyložením do 7 m a rozsahom otáčania 270°.
Potrebuje stĺpový otočný žeriav špeciálny základ?
Závisí od únosnosti existujúcej podlahy. Žeriavy do stredných nosností možno kotviť na existujúcu podlahu pomocou roznášacej platne a chemických kotiev pre dynamické zaťaženie. Pri nedostatočne únosných podlahách sa buduje samostatný betónový základ s kotevnými tyčami. Vhodný spôsob určí technické posúdenie.
Aký kladkostroj sa používa na stĺpovom otočnom žeriave?
Pri nosnostiach do 4 t sa štandardne používa elektrický reťazový kladkostroj ABUS, pri vyšších nosnostiach (model VS do 6,3 t) elektrický lanový kladkostroj. Oba typy môžu byť doplnené o elektrický pojazd mačky a rádiové diaľkové ovládanie.
Ako často treba stĺpový otočný žeriav kontrolovať?
Stĺpové otočné žeriavy podliehajú zákonným kontrolám ako ostatné zdvíhacie zariadenia – typicky ročné odborné prehliadky a odborné skúšky v intervaloch podľa kategórie zariadenia. Komplexné inšpekcie, prehliadky a skúšky vrátane odstránenia zistených nedostatkov zabezpečuje ITECO ŽERIAVY.
Investícia, ktorá zvýši efektivitu každého pracoviska
Stĺpové otočné žeriavy spájajú nízke náklady, jednoduchú montáž, spoľahlivosť a vysokú presnosť manipulácie – vlastnosti, ktoré z nich robia ideálny zdvíhací systém pre výrobné prevádzky, servisné dielne aj skladové zóny.
Pri výbere je dôležité zvážiť špecifiká prevádzky a porovnať ich s možnosťami iných systémov. Odborný partner ako ITECO ŽERIAVY vám pomôže s návrhom, dodávkou aj pravidelným servisom. Ak uvažujete o výmene alebo doplnení zdvíhacej techniky, kontaktujte nás na tel: +421 486 123 896 alebo cez dopytový formulár pre otočné žeriavy – stĺpový otočný žeriav môže byť práve tým správnym riešením.
