Nástenné konzolové žeriavy patria medzi praktické riešenia manipulácie s materiálom na pracoviskách, kde nie je potrebné pokrývať celý priestor haly mostovým žeriavom. Umožňujú efektívne zdvíhanie a presun bremien priamo pri pracovisku, čím zvyšujú produktivitu aj bezpečnosť práce vo výrobe. V článku vysvetlíme, čo je nástenný konzolový žeriav, ako funguje, aké má technické možnosti a v ktorých prevádzkach sa využíva najčastejšie.
Čo je nástenný konzolový žeriav a ako funguje?
Nástenný konzolový žeriav je typ konzolového žeriava, ktorý je uložený na vlastnú žeriavovú dráhu pod úrovňou iných mostových žeriavov. Pomocou pravouhlých súradníc je schopný ovládať viac pracovísk naraz.
Jeho úlohou je zabezpečiť efektívnu manipuláciu s bremenami v konkrétnej pracovnej zóne bez potreby rozsiahleho žeriavového systému.
Z technického hľadiska ide o pomerne jednoduché, ale veľmi účinné zdvíhacie zariadenie do výroby.

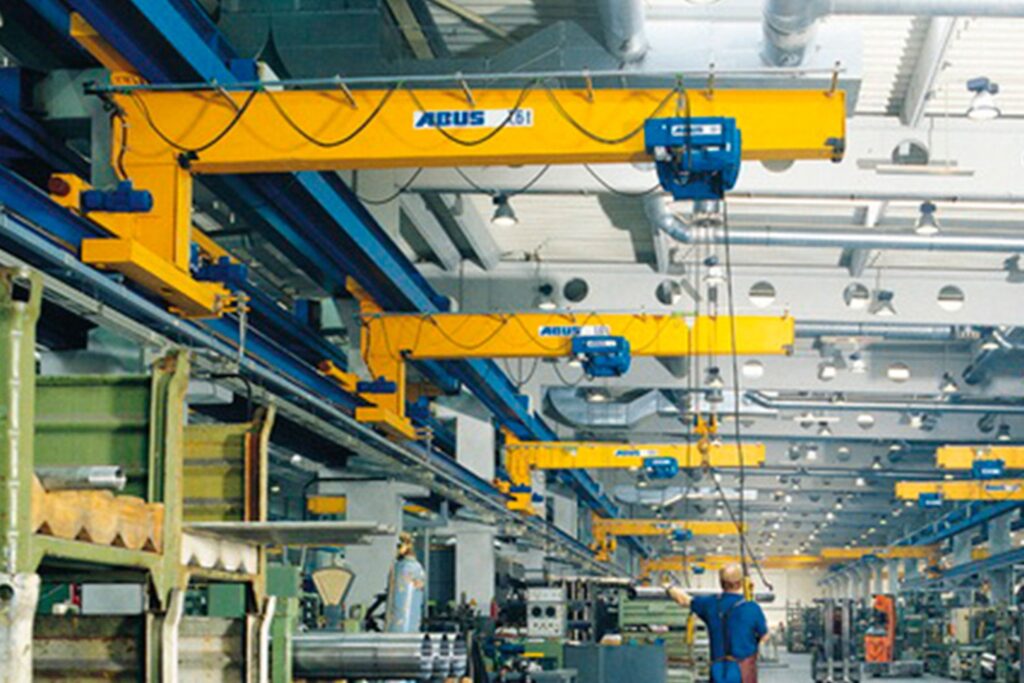

Jednonosníkový nástenný konzolový mostový žeriav firmy ABUS sa pohybuje po vlastnej žeriavovej dráhe pod veľkými mostovými žeriavmi. Tým je na základe prídavných dopravných možností dôsledne zaistený plynulý tok materiálu vo všetkých výrobných oblastiach.
Pomocou pravouhlých súradníc je pritom schopný ovládať viac pracovísk naraz.
Takýto konzolový žeriav do haly je ideálny pre druhú úroveň haly, napríklad pri obsluhe obrábacích strojov alebo na montážnych pracoviskách.
V rámci žeriavových systémov do výroby ide o riešenie, ktoré často dopĺňa väčšie mostové žeriavy, ktoré pokrývajú celý priestor haly.
Kde sa nástenné konzolové žeriavy využívajú najčastejšie?
Nástenné žeriavy sa používajú najmä v prevádzkach, kde je potrebná rýchla a bezpečná manipulácia s materiálom priamo na pracovisku. Typickým príkladom je strojárska výroba, kde pracovníci potrebujú presúvať obrobky medzi obrábacím strojom, pracovným stolom a skladovacím miestom.
Veľmi časté je využitie pri obsluhe CNC strojov alebo lisov, kde pracovník pomocou konzolového žeriava pre priemysel bezpečne manipuluje s ťažšími komponentmi. Podobné riešenia sa využívajú aj na montážnych pracoviskách, kde je potrebné presúvať diely medzi jednotlivými operáciami.
V logistike výroby sa nástenné konzolové žeriavy používajú napríklad na manipuláciu s paletami, presun materiálu medzi pracoviskami alebo zásobovanie výrobných liniek. V takýchto prípadoch ide o ideálny žeriav do výrobnej haly, ktorý zlepšuje plynulosť práce a zároveň minimalizuje fyzickú námahu pracovníkov.
Z praxe napríklad vyplýva, že v strojárskych dielňach môže jeden nástenný konzolový žeriav do dielne výrazne zrýchliť manipuláciu s obrobkami pri obrábacích strojoch. Operátor tak nemusí používať vysokozdvižnú techniku ani ručné zdvíhanie.
Nosnosť konzolového žeriava a technické možnosti
Nosnosť konzolového žeriava závisí najmä od nosnosti konštrukcie steny alebo stĺpa, dĺžky konzoly, typu použitého kladkostroja a spôsobu kotvenia.
V praxi sa najčastejšie používajú zariadenia s nosnosťou v rozsahu niekoľkých stoviek kilogramov až po niekoľko ton.
| Typická nosnosť | Typické využitie |
| 125 kg – 250 kg | montážne pracoviská |
| 500 kg | manipulácia s komponentmi |
| 1 t | strojárska výroba |
| 2 – 5 t | manipulácia s ťažkými dielmi |
Jednonosníkový nástenný konzolový mostový žeriav firmy ABUS môžete obdržať v prevedení do nosnosti 5 t a až do 12 m vyloženia.
Tieto zariadenia sú ideálne pre manipuláciu s materiálom v menších pracovných zónach, kde by nasadenie veľkého mostového žeriavu nebolo ekonomicky ani technicky efektívne.
Aké sú výhody nástenného konzolového žeriava vo výrobe?
Významnou výhodou je aj efektívna manipulácia s materiálom priamo pri pracovisku, čo výrazne znižuje čas potrebný na presun dielov. Zamestnanci tak nemusia čakať na centrálny mostový žeriav, ktorý je často využívaný v inej časti haly.
Takéto riešenie zároveň zvyšuje bezpečnosť práce, pretože minimalizuje ručné zdvíhanie bremien a znižuje riziko pracovných úrazov.
Nástenné žeriavy ako súčasť komplexných žeriavových systémov
Vo väčších výrobných halách sa zriedkavo používa iba jeden typ zdvíhacej techniky. Moderné žeriavové systémy do haly často kombinujú viacero riešení, ktoré sa navzájom dopĺňajú.
V praxi sa preto nástenné konzolové žeriavy často kombinujú s ďalšími typmi zariadení.
| Typ žeriavu | Úloha v hale |
| Mostové žeriavy | manipulácia v celej hale |
| Nástenné konzolové žeriavy | lokálne pracoviská |
| Otočné žeriavy | flexibilná manipulácia |
| Poloportálové žeriavy | špecifické technologické linky |
Pri návrhu takýchto riešení je dôležité správne nastaviť logistiku manipulácie s materiálom. Práve tu sa často uplatňuje skúsenosť odborníkov ako spoločnosti ITECO ŽERIAVY, ktorá sa špecializuje na návrh a realizáciu žeriavových systémov pre priemysel.
Dodávka, montáž a servis konzolových žeriavov
Každý konzolový žeriav pre priemysel musí byť správne navrhnutý, namontovaný a pravidelne kontrolovaný. Proces realizácie preto zahŕňa viacero krokov.
Najskôr prebieha technický návrh a výroba konzolových žeriavov podľa požiadaviek prevádzky. Nasleduje odborná montáž konzolového žeriava a jeho uvedenie do prevádzky.
Pred začiatkom používania sa vykonávajú aj technické kontroly a skúšky žeriavov, ktoré overujú bezpečnosť a funkčnosť zariadenia. Počas prevádzky je dôležitý pravidelný servis žeriavov, ktorý zabezpečuje dlhú životnosť zariadenia a bezpečnú manipuláciu s bremenami.
Kedy je nástenný konzolový žeriav ideálnym riešením?
Nástenný konzolový žeriav je ideálny najmä v situáciách, keď manipulácia s materiálom prebieha na jednom konkrétnom pracovisku a nie je potrebné pokryť celý priestor haly.
Takéto riešenie sa často využíva ako doplnok k hlavnému mostovému žeriavu, ktorý zabezpečuje manipuláciu vo väčšom priestore haly. Konzolový žeriav tak zjednodušuje prácu operátorov a zvyšuje efektivitu výroby.
Keď lokálna manipulácia rozhoduje o efektivite výroby
Nástenné konzolové žeriavy predstavujú praktické a efektívne riešenie manipulácie s materiálom priamo na pracovisku. Umožňujú presné zdvíhanie bremien, zlepšujú ergonómiu práce a výrazne zvyšujú plynulosť výrobných procesov.
Správny návrh však vždy vyžaduje posúdenie konštrukcie haly, požadovanej nosnosti konzolového žeriava a spôsobu manipulácie s materiálom. Kombinácia kvalitného technického návrhu, odbornej montáže a pravidelného servisu zabezpečuje, že žeriav bude spoľahlivo slúžiť počas celej životnosti.
