Kladkostroj je srdcom každého zdvíhacieho zariadenia – či už ide o samostatné pracovisko, otočný žeriav alebo veľký mostový žeriav, samotný zdvih bremena zabezpečuje práve on. Pri výbere sa väčšina prevádzok rozhoduje medzi dvoma hlavnými konštrukčnými typmi: reťazovým a lanovým kladkostrojom. Každý z nich má svoje silné stránky, obmedzenia aj typické oblasti nasadenia. V článku vysvetlíme, ako sa oba typy líšia, podľa akých kritérií vyberať a ktoré riešenie sa hodí pre konkrétne typy prevádzok.
Čo je kladkostroj a akú úlohu hrá v zdvíhacej technike?
Kladkostroj je zdvíhacie zariadenie, ktoré pomocou motora (alebo ručného pohonu) navíja nosný prostriedok – reťaz alebo oceľové lano – a tým zdvíha a spúšťa bremeno. V priemyselnej praxi sa kladkostroje používajú samostatne (zavesené na nosníku), ako súčasť otočných žeriavov, mostových žeriavov alebo portálových žeriavov.
Výber správneho typu kladkostroja priamo ovplyvňuje rýchlosť manipulácie, presnosť polohovania, prevádzkové náklady aj životnosť celého zdvíhacieho systému. Preto je dôležité rozumieť rozdielom medzi reťazovým a lanovým prevedením ešte pred investíciou.

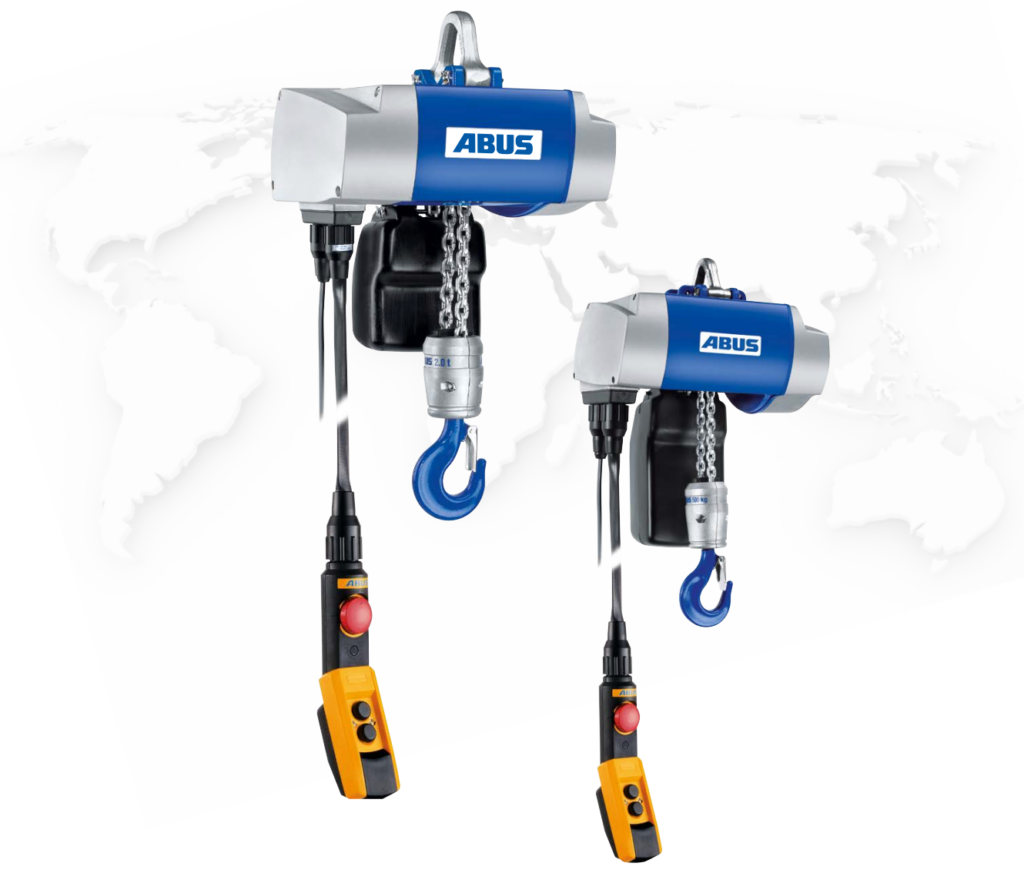

Elektrický reťazový kladkostroj – kompaktný pomocník pre bežné aplikácie
Elektrický reťazový kladkostroj používa ako nosný prostriedok kalenú oceľovú reťaz, ktorá sa navíja do reťazového zásobníka. Ide o najrozšírenejší typ kladkostroja v ľahkej a strednej priemyselnej prevádzke.
Výhody reťazového kladkostroja
• Kompaktné rozmery a nízka hmotnosť – jednoduchá montáž aj na menšie konštrukcie, ideálny pre otočné žeriavy
• Priaznivá cena – pri nosnostiach do 2 t je ekonomicky najvýhodnejším riešením
• Presné polohovanie – reťaz sa nedeformuje pri zaťažení, mikrozdvih umožňuje precíznu manipuláciu
• Minimálna údržba – reťaz vyžaduje len pravidelné mazanie a kontrolu opotrebenia
• Odolnosť v náročných podmienkach – reťaz znáša prašné aj vlhké prostredie lepšie ako lano
Obmedzenia reťazového kladkostroja
• Maximálne nosnosti typicky do 2 – 5 t (podľa výrobcu a modelu)
• Nižšie rýchlosti zdvihu v porovnaní s lanovým prevedením
• Obmedzené výšky zdvihu – dlhá reťaz zvyšuje hmotnosť a nároky na zásobník
V praxi je reťazový kladkostroj prvou voľbou pre dielne, montážne pracoviská, autoservisy a údržbárske prevádzky, kde sa manipuluje s bremenami do približne 2 ton a kde sa cení kompaktnosť a jednoduchá obsluha.
Elektrický lanový kladkostroj – Aký výkon vybrať pre náročnú prevádzku?
Elektrický lanový kladkostroj navíja oceľové lano na lanový bubon. Táto konštrukcia umožňuje podstatne vyššie nosnosti a rýchlosti zdvihu, preto je štandardom pri mostových žeriavoch a v ťažkej priemyselnej prevádzke.
Výhody lanového kladkostroja
• Vysoké nosnosti – bežne do 12,5 t, u ABUSu aj 120 t!
• Vyššie rýchlosti zdvihu – kratšie cykly manipulácie, vyššia produktivita pri intenzívnej prevádzke
• Veľké výšky zdvihu – lano na bubne zvládne aj zdvihy v desiatkach metrov
• Plynulý chod – v kombinácii s frekvenčným meničom veľmi jemná a presná manipulácia aj s ťažkými bremenami
• Dlhá životnosť pri intenzívnom nasadení – konštrukcia je dimenzovaná na nepretržitú priemyselnú prevádzku
Obmedzenia lanového kladkostroja
• Vyššia obstarávacia cena oproti reťazovému prevedeniu
• Väčšie rozmery a hmotnosť – vyžaduje robustnejšiu nosnú konštrukciu
• Náročnejšia údržba – pravidelná kontrola lana, lanovnice a bubna
Lanový kladkostroj je jednoznačnou voľbou pre výrobné haly s mostovými žeriavmi, ťažké montáže, oceľové konštrukcie a prevádzky s vysokou frekvenciou zdvihov, kde sa manipuluje s bremenami nad 2 tony.
Reťazový vs. lanový kladkostroj – prehľadné porovnanie
| Kritérium | Reťazový kladkostroj | Lanový kladkostroj |
| Typická nosnosť | do 2 t (max. ~5 t) | do 12,5 t a viac |
| Rýchlosť zdvihu | nižšia | vyššia |
| Výška zdvihu | obmedzená (bežne do ~10 m) | veľká (aj desiatky metrov) |
| Rozmery a hmotnosť | kompaktné, ľahké | robustnejšie, ťažšie |
| Obstarávacia cena | nižšia | vyššia |
| Údržba | jednoduchá (mazanie reťaze) | náročnejšia (lano, bubon, lanovnice) |
| Typické nasadenie | dielne, montáž, otočné žeriavy | mostové žeriavy, ťažká výroba |
A čo ručné kladkostroje?
Okrem elektrických prevedení existujú aj ručné reťazové kladkostroje, pri ktorých zdvih zabezpečuje obsluha ťahaním ovládacej reťaze. Ide o ekonomické riešenie pre situácie, kde sa bremená zdvíhajú len príležitostne – napríklad pri občasnej údržbe, v skladoch s nízkou frekvenciou manipulácie alebo ako mobilné riešenie na rôznych miestach prevádzky.
Pre pravidelnú prevádzku však ručný kladkostroj nie je vhodnou náhradou elektrického – nižšia rýchlosť, fyzická námaha obsluhy a obmedzený komfort z neho robia doplnkové, nie hlavné riešenie.
Päť kritérií, podľa ktorých vybrať správny kladkostroj
1. Maximálna hmotnosť bremien
Základné pravidlo: vychádzajte z najťažšieho reálne manipulovaného bremena a pridajte rezervu 15–20 %. Do 2 t je zvyčajne ekonomicky výhodnejší reťazový kladkostroj, nad 2 t sa oplatí uvažovať o lanovom prevedení.
2. Frekvencia zdvihov a pracovný režim
Občasná manipulácia (niekoľko zdvihov denne) zvládne aj jednoduchšie prevedenie. Intenzívna prevádzka na viac zmien vyžaduje kladkostroj s vyššou zaťažovacou triedou (FEM/ISO klasifikácia) – tu má lanové prevedenie navrch.
3. Požadovaná výška a rýchlosť zdvihu
Pri zdvihoch nad približne 10 metrov alebo pri požiadavke na rýchlu manipuláciu je lanový kladkostroj jednoznačne vhodnejší. Pre bežné dielenské výšky (3–6 m) plne postačuje reťazové prevedenie.
4. Nosná konštrukcia
Kompaktný reťazový kladkostroj možno osadiť aj na ľahšie konštrukcie – typicky na otočné žeriavy alebo HB podvesné systémy. Ťažší lanový kladkostroj vyžaduje robustnejší nosník – štandardne sa osádza na mostové žeriavy.
5. Prostredie prevádzky
Prach, vlhkosť, chemické výpary alebo vonkajšie prostredie ovplyvňujú voľbu materiálov aj krytia. Reťaz je vo všeobecnosti odolnejšia voči znečisteniu, lano vyžaduje čistejšie prostredie alebo častejšiu údržbu. Pre špeciálne prostredia (potravinárstvo, chémia) existujú upravené prevedenia oboch typov.
Kladkostroje ABUS v ponuke ITECO ŽERIAVY
Spoločnosť ITECO ŽERIAVY dodáva kompletné portfólio kladkostrojov nemeckej značky ABUS Kransysteme:
• Elektrické reťazové kladkostroje ABUCompact – nosnosti do 4 t, kompaktná konštrukcia, plynulé rýchlosti zdvihu, vhodné pre otočné žeriavy aj samostatné pracoviská
• Elektrické lanové kladkostroje ABUS GM – nosnosti do 120 t, určené pre mostové žeriavy a náročné priemyselné aplikácie
• Ručné reťazové kladkostroje – ekonomické riešenie pre príležitostnú manipuláciu
Každý kladkostroj je možné konfigurovať podľa konkrétnej aplikácie – výška zdvihu, rýchlosti, typ ovládania, špeciálne prevedenia. Súčasťou dodávky je montáž, uvedenie do prevádzky aj následný servis.
FAQ – Často kladené otázky o kladkostrojoch
Aký kladkostroj je vhodný do malej dielne?
Pre menšie dielne a autoservisy je najčastejšou voľbou elektrický reťazový kladkostroj s nosnosťou 0,5 – 1 t. Ponúka ideálny pomer ceny, kompaktnosti a výkonu. Ak sa bremená zdvíhajú len príležitostne, ekonomickou alternatívou je ručný reťazový kladkostroj.
Od akej nosnosti sa oplatí lanový kladkostroj?
Orientačná hranica je približne 2 tony. Pod ňou je reťazové prevedenie zvyčajne ekonomicky výhodnejšie, nad ňou začínajú prevažovať výhody lanovej konštrukcie – vyššie rýchlosti, väčšie výšky zdvihu a dimenzovanie na intenzívnu prevádzku. Výnimkou sú aplikácie s veľkou výškou zdvihu alebo vysokou frekvenciou manipulácie, kde sa lanový kladkostroj oplatí aj pri nižších nosnostiach.
Aká je životnosť kladkostroja?
Životnosť závisí od zaťažovacej triedy (FEM/ISO), reálnej intenzity prevádzky a kvality údržby. Kvalitný elektrický kladkostroj pri správnom dimenzovaní a pravidelnej údržbe slúži 15 – 25 rokov. Kľúčové je nepoddimenzovať zaťažovaciu triedu – kladkostroj v nepretržitej prevádzke opotrebúva rýchlejšie, než udáva kalendárny vek.
Ako často treba kontrolovať kladkostroj?
Kladkostroje podliehajú rovnakým zákonným kontrolám ako ostatné zdvíhacie zariadenia – typicky ročné odborné prehliadky a odborné skúšky v intervaloch podľa kategórie zariadenia. Okrem toho výrobcovia predpisujú pravidelnú kontrolu opotrebenia reťaze či lana, brzdy a nosných prvkov. Komplexné inšpekcie, prehliadky a skúšky zabezpečuje ITECO ŽERIAVY vrátane dodávky náhradných dielov.
Keď správny kladkostroj rozhoduje o efektivite celého zdvíhacieho systému
Voľba medzi reťazovým a lanovým kladkostrojom nie je otázkou lepšieho či horšieho riešenia – je to otázka správneho nasadenia. Reťazový kladkostroj vyniká kompaktnosťou a priaznivou cenou pri nosnostiach do 2 ton, lanový kladkostroj prináša výkon, rýchlosť a výdrž pre náročnú priemyselnú prevádzku.
Ak si nie ste istí, ktoré prevedenie je pre vašu prevádzku optimálne, odborný technický partner vám pomôže posúdiť všetky parametre – od hmotností bremien cez frekvenciu zdvihov až po podmienky prostredia. Kontaktujte nás na tel: +421 486 123 896 alebo prostredníctvom dopytového formulára a navrhneme vám riešenie presne pre vaše potreby.
