Firma ABUS Kransysteme ponúka prostredníctvom svojho rozsiahleho sortimentu otočných žeriavov mimoriadne flexibilné riešenia materiálových tokov na pracovisku. Otočné žeriavy ABUS je možné prispôsobiť konkrétnym požiadavkám – od spôsobu upevnenia až po doplnkové vybavenie – všetko v overenej kvalite ABUS. Ovládajú sa jednoducho stlačením tlačidla a ľahko i starostlivo zvládnu záťaž do 6,3 tony. Pritom nie je dôležité, či stoja na vlastnom stĺpe, alebo sú namontované na stene či podpere. Či osádzate stroje, vymieňate ťažké nástroje alebo zdvíhate diely na pracovné stoly – s otočnými žeriavmi ABUS je zdvíhanie ľahšie, hospodárnejšie a bezpečnejšie. V tomto článku nájdete kompletný prehľad všetkých šiestich modelov.
Dve konštrukčné rodiny: stĺpové a nástenné otočné žeriavy
Otočné žeriavy ABUS sa vyrábajú v dvoch základných konštrukčných prevedeniach. Stĺpové otočné žeriavy (LSX, LS, VS) stoja na vlastnom stĺpe kotvenom do podlahy a ponúkajú rozsah otáčania 270° až n × 360°. Nástenné otočné žeriavy (LWX, LW, VW) sa montujú na stenu alebo podperu, neobsadzujú podlahovú plochu a ich rozsah otáčania je 180°.
| Model | Typ | Max. nosnosť | Max. vyloženie | Otáčanie | Kladkostroj |
| LSX | stĺpový | 0,5 t | 7 m | 270° | reťazový |
| LS | stĺpový | 1 t | 7 m | 270° | reťazový |
| VS | stĺpový | 6,3 t | 10 m | n × 360° | reťazový / lanový |
| LWX | nástenný | 0,5 t | 7 m | 180° | reťazový |
| LW | nástenný | 1 t | 7 m | 180° | reťazový |
| VW | nástenný | 5 t | 10 m | 180° | reťazový / lanový |

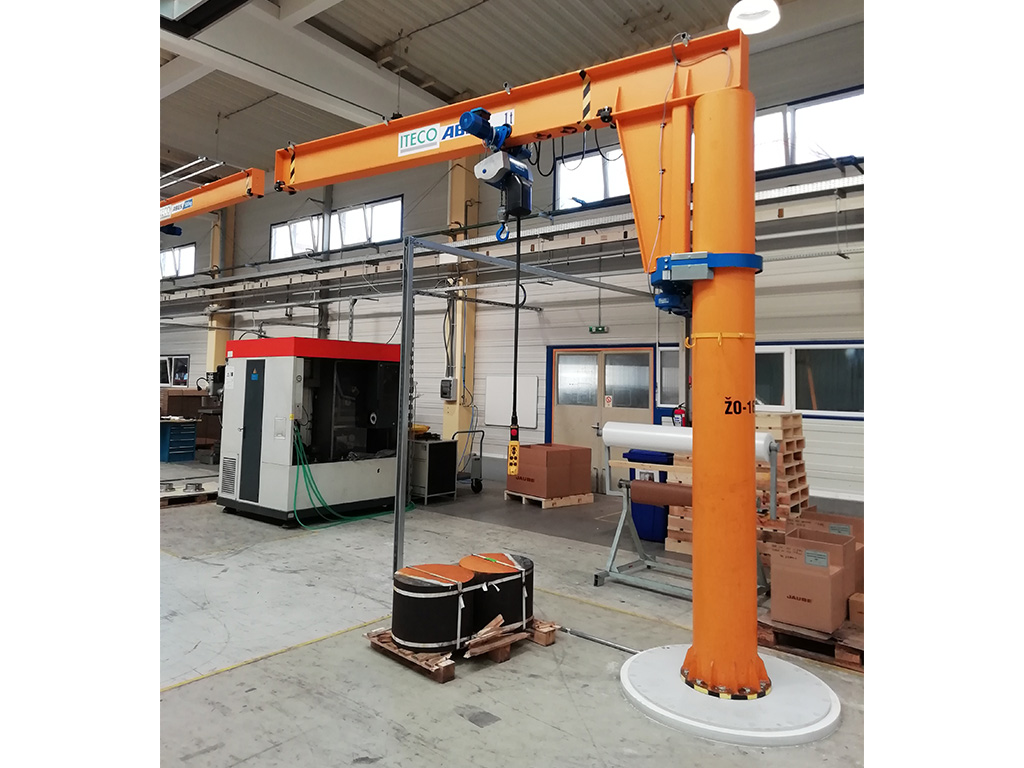

Stĺpové otočné žeriavy ABUS

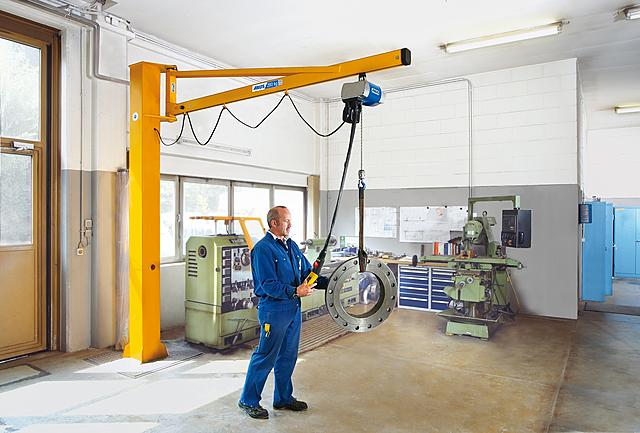

Stĺpový otočný žeriav LS
Prehľad:
• Nosnosť do 1 t
• Vyloženie do 7 m
• Menovitý rozsah otáčania 270°
• S ABUS elektrickým reťazovým kladkostrojom
Stĺpový otočný žeriav LS je určený pre voľne stojacu montáž na podlahu haly. Na pracovisku ponúka rozsah otáčania 270° s vyložením až 7 m a nosnosťou až 1 t. Rozsah otáčania je možné individuálne nastaviť pomocou otočných dorazov.
Bremeno je možné rýchlo a bezpečne zdvihnúť a vďaka plynulo a ľahko sa otáčajúcemu výložníku ho prenášať presne a bez námahy. Typické nasadenie je podpora zdvíhacích úloh v dolnom rozsahu nosnosti – dielne, montážne stanice, obsluha strojov.

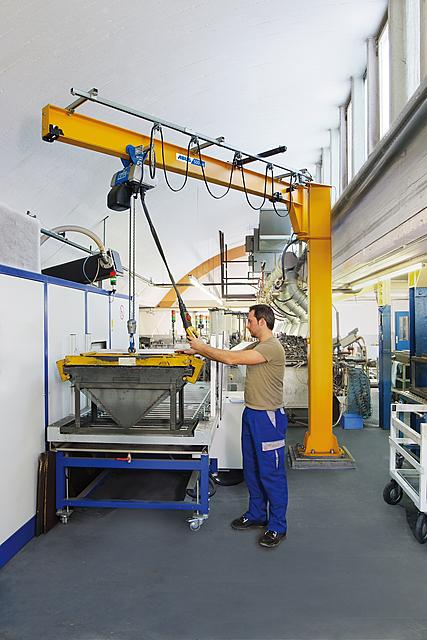

Stĺpový otočný žeriav LSX
Prehľad:
• Nosnosť do 0,5 t
• Vyloženie do 7 m
• Rozsah otáčania 270°
• S ABUS elektrickým reťazovým kladkostrojom
Stĺpový otočný žeriav LSX je určený na voľne stojacu montáž na podlahu haly. Ponúka rozsah otáčania 270° s vyložením až 7 m a nosnosťou až 0,5 t.
Vďaka vysokému ramenu sú možné vysoké polohy háku, ktoré optimálne využívajú dostupný priestor haly. Okrem rozsiahlej štandardnej verzie môže byť tento otočný žeriav individuálne doplnený o užitočné rozšírenia, ako je elektrický pojazd mačky alebo rádiové diaľkové ovládanie.
Stĺpový otočný žeriav VS
Prehľad:
• Nosnosť do 6,3 t
• Vyloženie do 10 m
• Rozsah otáčania n × 360°
• Do 4 t s ABUS elektrickým reťazovým kladkostrojom
• Do 6,3 t s ABUS elektrickým lanovým kladkostrojom
Stĺpový otočný žeriav VS je najvýkonnejším stĺpovým modelom v portfóliu ABUS. Ponúka plný rozsah otáčania n × 360° s vyložením až 10 m a nosnosťou až 6,3 t. Vďaka nízkej konštrukcii sú možné vysoké polohy háku, ktoré optimálne využívajú dostupný priestor.
Okrem rozsiahlej sériovej verzie môže byť doplnený o užitočné rozšírenia, ako je elektrický otočný pohon, elektrický pojazd mačky alebo pojazdné ovládanie. Je určený pre náročné priemyselné prevádzky – ťažšiu výrobu, údržbárske dielne a montáž veľkých celkov.
Kotvenie stĺpových otočných žeriavov
Stĺpové otočné žeriavy do stredných nosností je možné veľmi hospodárne namontovať – ukotviť na existujúcu podlahu, resp. medzistropnú dosku pomocou kotevného systému s kruhovou alebo štvorcovou oceľovou roznášacou platňou a špeciálnych chemických kotiev vyvinutých pre dynamické zaťaženie, ktoré sa po montáži zapustia do kotevnej dosky.
Najbežnejším spôsobom kotvenia stĺpových otočných žeriavov ABUS v prípade nedostatočne únosných podláh je kotvenie na vopred pripravený základ s kotevnými tyčami, resp. kotvami ABUS.
Nástenné otočné žeriavy ABUS

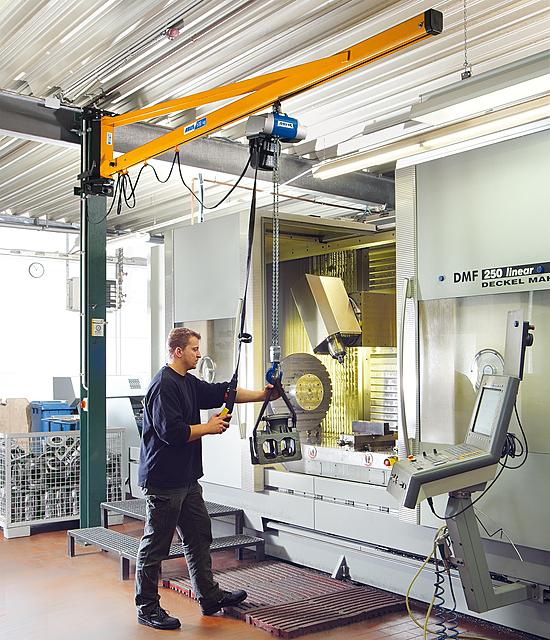

Nástenný otočný žeriav LW
Prehľad:
• Nosnosť do 1 t
• Vyloženie do 7 m
• Rozsah otáčania 180°
• S ABUS elektrickým reťazovým kladkostrojom
Nástenný otočný žeriav LW je určený na montáž na stenu alebo podperu. Na pracovisku ponúka rozsah otáčania až 180° s vyložením až 7 m a nosnosťou až 1 t.
Pomáha nenápadne a spoľahlivo pri premiestňovaní ľahších bremien. Vďaka ľahkej konštrukcii je možné rameno – samostatne alebo s bremenom – viesť rýchlo a presne aj pri veľkých vyloženiach, čím efektívne podporuje každodennú prácu na pracovisku.

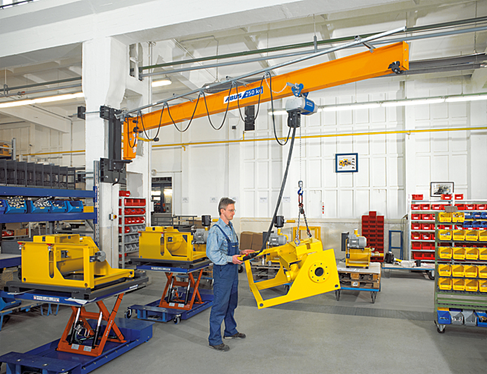

Nástenný otočný žeriav LWX
Prehľad:
• Nosnosť do 0,5 t
• Vyloženie do 7 m
• Rozsah otáčania 180°
• S ABUS elektrickým reťazovým kladkostrojom
Nástenný otočný žeriav LWX je určený na montáž na stenu alebo podperu. Ponúka pracovný rozsah až 180° s vyložením až 7 m a nosnosťou až 0,5 t.
Nízke stropy a požiadavka na maximálnu svetlú výšku sú typickými rozhodovacími kritériami pre nasadenie modelu LWX. Presvedčivé sú nízke nároky na priestor a dosiahnuteľná výška zdvihu. Okrem štandardnej verzie môže byť individuálne doplnený o rozšírenia ako elektrický pojazd mačky alebo rádiové diaľkové ovládanie.

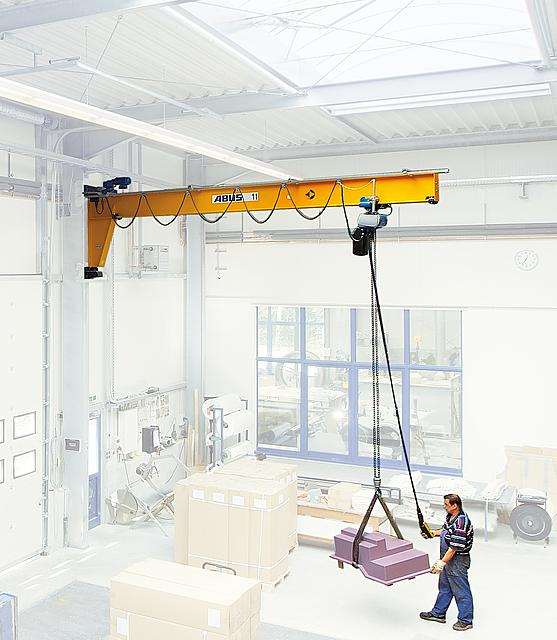

Nástenný otočný žeriav VW
Prehľad:
• Nosnosť do 5 t
• Vyloženie do 10 m
• Rozsah otáčania 180°
• Do 4 t s ABUS elektrickým reťazovým kladkostrojom
• Do 5 t s ABUS elektrickým lanovým kladkostrojom
Nástenný otočný žeriav VW je určený na montáž na stenu alebo podperu. Ponúka rozsah otáčania 180° s vyložením až 10 m a nosnosťou až 5 t.
S modelom VW je možné rozmery haly využiť tak, že pri prenose bremena sa dosiahne najvyššia možná výška zdvihu. Nástenné otočné žeriavy typu VW sú štandardne vybavené výkonnými a osvedčenými lanovými kladkostrojmi ABUS a majú pojazdné ovládanie.
Kotvenie nástenných otočných žeriavov
Nástenné otočné žeriavy je možné kotviť viacerými spôsobmi podľa typu nosnej konštrukcie:
• Na oceľových podperách pomocou nástenných konzol / nástenných ložísk – najbežnejší spôsob
• Na oceľobetónových podperách pomocou upínacích konzol – objímok
• Na oceľobetónových stenách alebo podperách pomocou naváracích platní prikotvených k podpere alebo stene; naváracie platne je možné navariť aj na oceľový stĺp
• Na oceľobetónových stenách pomocou nástenných konzol a priechodných kotiev
Vhodný spôsob kotvenia určuje statické posúdenie nosnej konštrukcie, ktoré je súčasťou technického návrhu spoločnosti ITECO ŽERIAVY.
Ako si vybrať správny typ otočného žeriavu?
Voľba medzi šiestimi modelmi závisí od troch základných otázok:
• Kde bude žeriav stáť? Samostatné pracovisko v strede haly → stĺpové prevedenie (LSX, LS, VS). Pracovisko popri stene → nástenné prevedenie (LWX, LW, VW).
• Aké ťažké bremená? Do 0,5 t → LSX / LWX. Do 1 t → LS / LW. Nad 1 t → VS (do 6,3 t) / VW (do 5 t).
• Aký rozsah otáčania potrebujete? Plných n × 360° ponúka iba stĺpový model VS, ostatné stĺpové modely 270°, nástenné modely 180°.
Praktický prehľad konkrétnych nasadení podľa odvetví nájdete v článku Kde sa otočné žeriavy najčastejšie využívajú: 7 reálnych aplikácií z praxe, porovnanie kladkostrojov zas v článku Reťazový vs. lanový kladkostroj.
FAQ – Často kladené otázky o typoch otočných žeriavov
Koľko typov otočných žeriavov ABUS existuje?
Portfólio ABUS obsahuje šesť hlavných modelov v dvoch konštrukčných rodinách: tri stĺpové (LSX do 0,5 t, LS do 1 t, VS do 6,3 t) a tri nástenné (LWX do 0,5 t, LW do 1 t, VW do 5 t). Každý model je možné individuálne konfigurovať – od výšky stĺpa cez typ kladkostroja až po spôsob ovládania.
Ktorý otočný žeriav má najväčšiu nosnosť?
Najvyššiu nosnosť ponúka stĺpový otočný žeriav VS – až 6,3 tony pri vyložení do 10 metrov a plnom rozsahu otáčania n × 360°. Z nástenných modelov je najvýkonnejší VW s nosnosťou do 5 ton.
Aký je rozdiel medzi modelmi LS a LSX?
Oba sú stĺpové modely s vyložením do 7 m a otáčaním 270°. LS má nosnosť do 1 t a je určený pre bežné dielenské aplikácie. LSX má nosnosť do 0,5 t a vďaka vysokému ramenu umožňuje vyššie polohy háku – je optimalizovaný pre nízke zaťaženia s maximálnym využitím výšky priestoru.
Dodávajú sa otočné žeriavy ABUS s montážou?
Áno, spoločnosť ITECO ŽERIAVY zabezpečuje kompletnú dodávku – technický návrh, posúdenie kotvenia, výrobu, montáž, uvedenie do prevádzky aj následný servis a pravidelné inšpekcie, prehliadky a skúšky počas celej životnosti zariadenia.
Silný a spoľahlivý člen tímu pre každé pracovisko
Pri tímovej práci sa potenciál jednotlivcov spája do celkovej sily podniku – a otočné žeriavy ABUS sú presne takí silní a spoľahliví členovia tímu, ktorí vám prácu zjednodušia. Vďaka šiestim modelom v dvoch konštrukčných prevedeniach pokrýva portfólio ABUS potreby malej dielne aj náročnej priemyselnej prevádzky.
Ak si nie ste istí, ktorý typ otočného žeriavu je pre vašu prevádzku najvhodnejší, kontaktujte odborných poradcov ITECO ŽERIAVY na tel: +421 486 123 896 alebo cez dopytový formulár pre otočné žeriavy. Pomôžeme vám vybrať model presne podľa vašich potrieb – od nosnosti a vyloženia až po spôsob kotvenia a doplnkovú výbavu.
