Stĺpový otočný žeriav patrí medzi najflexibilnejšie riešenia manipulácie s bremenami na lokálnom pracovisku. Vďaka samostatne stojacej konštrukcii nevyžaduje zásahy do stien či stropov haly a zároveň zabezpečuje rýchlu a bezpečnú manipuláciu v rozsahu do 360°. Výber správneho typu však nie je len o nosnosti – závisí od vyloženia ramena, frekvencie zdvihov, dostupného priestoru aj statiky podlahy. V článku vysvetľujeme, ako vybrať stĺpový otočný žeriav správne, na čo si dať pozor a aké riešenia ponúkajú stĺpové otočné žeriavy ABUS od spoločnosti ITECO ŽERIAVY.
Čo je stĺpový otočný žeriav a kedy ho zvoliť?

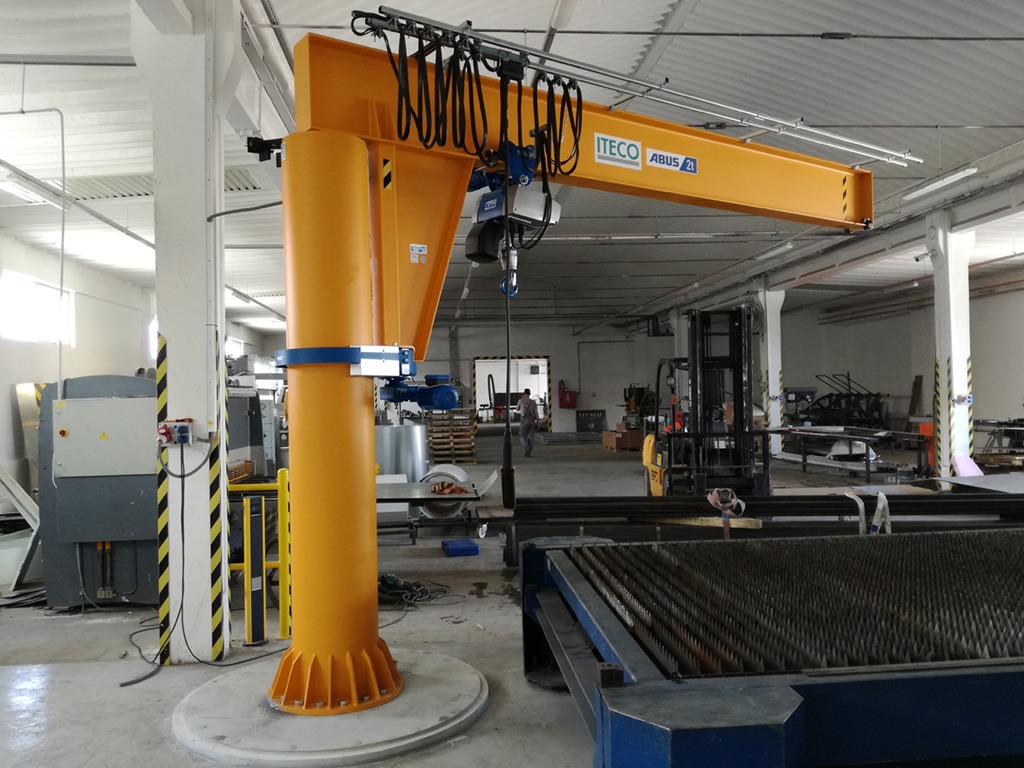

Stĺpový otočný žeriav je typ otočného žeriavu, ktorý je upevnený na samostatnom stĺpe ukotvenom priamo do podlahy haly alebo dielne. Rameno žeriavu sa otáča okolo zvislej osi v rozsahu až 360°, čím pokrýva kruhovú alebo polkruhovú pracovnú zónu. Na ramene je osadený kladkostroj, ktorý zabezpečuje samotný zdvih bremena.
Hlavnou výhodou tohto riešenia je nezávislosť od konštrukcie haly. Na rozdiel od nástenných variantov nepotrebuje únosnú stenu ani podperu, a na rozdiel od mostových žeriavov nevyžaduje budovanie žeriavovej dráhy. To z neho robí ideálne riešenie tam, kde je potrebná rýchla a opakovaná manipulácia s bremenami na konkrétnom pracovisku.
V praxi sa dielenský žeriav tohto typu používa všade tam, kde by nasadenie veľkého mostového žeriavu bolo neefektívne – v menších výrobných prevádzkach, montážnych staniciach, autoservisoch či údržbárskych pracoviskách.
Hlavné typy otočných žeriavov a kam patrí stĺpový variant
Pred samotným výberom je potrebné rozumieť, aké typy otočných žeriavov existujú a kedy je správnou voľbou stĺpové prevedenie. Spoločnosť ITECO ŽERIAVY dodáva v rámci značky ABUS dva konštrukčné varianty, ktoré sa líšia spôsobom upevnenia a typickou nosnosťou.
| Typ otočného žeriavu | Spôsob upevnenia | Typická nosnosť | Vhodné použitie |
|---|---|---|---|
| Stĺpový otočný žeriav | Voľne stojaci, kotvený do podlahy | 0,5 – 6,3 t | Samostatné pracoviská v hale, dielne, montáž |
| Nástenný otočný žeriav | Montáž na stenu alebo podperu | 0,5 – 5 t | Pracoviská popri stenách, úzke priestory |
Ak má prevádzka voľnú podlahovú plochu a potrebuje pokryť pracovnú zónu z viacerých strán, stĺpové prevedenie je vo väčšine prípadov najflexibilnejším riešením. Ak je priestor obmedzený alebo má pracovisko len jednu pracovnú stranu, vhodnejšie môže byť nástenné prevedenie.
Ako určiť správnu nosnosť otočného žeriavu?
Otočný žeriav nosnosť je prvý parameter, ktorý je potrebné definovať. V praxi sa však často podceňuje – firmy vyberajú podľa priemernej hmotnosti bremena, hoci do výpočtu vstupuje aj dynamické zaťaženie pri rozjazde a brzdení, frekvencia zdvihov a možný budúci rast hmotnosti manipulovaných dielov.
Pri výbere nosnosti odporúčame zohľadniť:
• najťažšie bremeno, s ktorým bude žeriav reálne manipulovať – nie priemer, ale maximum
• rezervu 15–20 % pre prípad budúceho rastu výroby alebo zmeny portfólia výrobkov
• dynamické zaťaženie – pri rýchlej manipulácii alebo nepretržitej prevádzke môže reálne zaťaženie prekročiť statickú hmotnosť
• typ kladkostroja, ktorý bude osadený na ramene – elektrický reťazový kladkostroj typicky pre nosnosti do 2 t, elektrický lanový kladkostroj pre vyššie nosnosti
V portfóliu otočných žeriavov ABUS sú k dispozícii tri konštrukčné veľkosti, ktoré pokrývajú najčastejšie potreby slovenského priemyslu:
| Model ABUS | Max. nosnosť | Max. vyloženie | Rozsah otáčania | Typické nasadenie |
| LSX | do 0,5 t | do 7 m | 270° | Ľahká manipulácia, montáž |
| LS | do 1 t | do 7 m | 270° | Dielne, montážne stanice |
| VS | do 6,3 t | do 10 m | 360° | Stredne ťažký priemysel, výroba |
Vyloženie ramena a uhol otáčania – aký je kľúčový rozhodovací parameter?
Vyloženie ramena určuje, aký polomer pracovnej plochy žeriav pokryje. Ide o vzdialenosť od osi stĺpa po koniec ramena, kde je upevnený kladkostroj. V praxi je tento parameter rovnako dôležitý ako samotná nosnosť – nesprávne určené vyloženie znamená, že žeriav nedosiahne na bremená alebo naopak, je predimenzovaný.
Pri stĺpových otočných žeriavoch ABUS sa vyloženie pohybuje od približne 3 do 10 metrov, pričom platí, že s rastúcim vyložením klesá maximálna nosnosť v krajnej polohe ramena. Toto pravidlo treba zohľadniť vždy, keď sa manipuluje s najťažším bremenom na konci dosahu.
Uhol otáčania je ďalší rozhodovací faktor. Modely LS a LSX ponúkajú menovitý rozsah 270°, model VS plných 360°. Rozsah otáčania je možné individuálne nastaviť pomocou otočných dorazov, čo je výhodné tam, kde sú v pracovnej zóne stroje alebo prekážky, s ktorými by mohlo rameno kolidovať.
V praxi sa stretávame s tým, že 270° rozsah úplne postačuje pri pracoviskách umiestnených pri stene alebo v rohu haly. Plné 360° otáčanie sa oplatí pri samostatne stojacich pracoviskách v strede výrobnej plochy.
Zdvih bremena – výber správneho kladkostroja
Samotný zdvih bremena na stĺpovom otočnom žeriave zabezpečuje kladkostroj osadený na ramene. Práve výber správneho typu kladkostroja patrí medzi najdôležitejšie rozhodnutia pri konfigurácii žeriavu, pretože priamo ovplyvňuje nosnosť, výšku zdvihu aj rýchlosť manipulácie.
Pri stĺpových otočných žeriavoch ABUS sa štandardne používajú dva typy kladkostrojov:
- elektrický reťazový kladkostroj – ideálne riešenie pre nosnosti typicky do 2 t. Vyznačuje sa kompaktnými rozmermi, nižšou hmotnosťou a tichším chodom. Hodí sa pre väčšinu dielenských a montážnych aplikácií, kde nie sú extrémne nároky na rýchlosť alebo veľkú výšku zdvihu.
- elektrický lanový kladkostroj – využíva sa pri vyšších nosnostiach a väčších výškach zdvihu, typicky pri robustnejších modeloch ako VS. Ponúka vyššie rýchlosti zdvihu, väčší pracovný rozsah a je vhodný pre náročnejšie priemyselné prevádzky.
Pri rozhodovaní medzi oboma typmi je dôležité zohľadniť maximálnu hmotnosť bremien, požadovanú výšku zdvihu a frekvenciu zdvihov. Pri intenzívnej prevádzke s opakovanou manipuláciou viackrát za hodinu sa investícia do výkonnejšieho lanového kladkostroja zvyčajne vráti vo forme vyššej produktivity a dlhšej životnosti zariadenia.
Inštalácia stĺpového otočného žeriavu a stavebné požiadavky, na čo dávať pozor?
Stĺpový otočný žeriav je voľne stojace zariadenie, ktoré sa kotví priamo do betónového základu. Toto je zásadný rozdiel oproti nástenným riešeniam – nepotrebujete únosnú stenu, ale potrebujete dostatočne dimenzovaný podlahový základ.
Pri plánovaní inštalácie je potrebné posúdiť:
• únosnosť podlahy – pri väčších žeriavoch (najmä modely VS) je potrebný samostatný betónový základ, ktorý prenesie zaťaženie do nosnej zeminy
• priestorové podmienky – dostatok miesta pre otáčanie ramena bez kolízie so strojmi, regálmi alebo konštrukciou haly
• výškové podmienky – svetlá výška haly musí umožniť osadenie stĺpa, ramena aj kladkostroja s rezervou pre zdvih bremena
• elektrické pripojenie – pri elektrickom prevedení je potrebný prívod silnoprúdu k pracovisku
Spoločnosť ITECO ŽERIAVY pri každom dopyte vykonáva odborné posúdenie priestoru a navrhuje optimálne riešenie vrátane prípravy základu, montáže a uvedenia do prevádzky.
Od čoho závisí cena stĺpového otočného žeriavu?
Otázka „stĺpový otočný žeriav cena“ patrí medzi najčastejšie pri prvotnom dopyte. Konkrétna suma sa však dá určiť až po spresnení technických parametrov, pretože konečnú cenu ovplyvňuje viacero faktorov.
Najväčší vplyv na cenu majú:
• nosnosť a vyloženie – čím vyššia nosnosť a väčší dosah, tým robustnejšia konštrukcia
• typ kladkostroja – elektrické lanové kladkostroje sú nákladnejšie ako reťazové, ručné prevedenie je najekonomickejšie
• rozsah otáčania a typ ovládania – manuálne otáčanie vs. elektrické s diaľkovým ovládaním
• výška zdvihu – ovplyvňuje dĺžku reťaze alebo lana a celkovú konštrukciu
• doplnková výbava – frekvenčné meniče, plynulý rozjazd, koncové vypínače, otočné dorazy
• náklady na základ a montáž – závisia od konkrétnych podmienok prevádzky
Pre orientačnú cenovú ponuku odporúčame využiť dopytový formulár pre otočné žeriavy, kde stačí zadať základné parametre prevádzky a zvolené nasadenie.
Praktické tipy pri výbere stĺpového otočného žeriavu
Z dlhoročnej praxe pri navrhovaní a montáži otočných žeriavov vyplýva niekoľko odporúčaní, ktoré pomáhajú vyhnúť sa najčastejším chybám pri investícii.
Tip 1: Plánujte s rezervou na rast výroby
Žeriav je dlhodobá investícia s životnosťou aj 20 a viac rokov. Ak má vaša prevádzka potenciál rastu, vyberajte nosnosť s 15–20 % rezervou voči súčasnej potrebe. Dodatočné navýšenie nosnosti nie je možné bez výmeny celej konštrukcie.
Tip 2: Skontrolujte podlahu pred inštaláciou
Statika podlahy je často podceňovaný parameter. V starších halách môže byť potrebné vybudovať samostatný betónový základ pred samotnou montážou. Odporúčame nechať statika posúdiť stav podlahy ešte vo fáze plánovania.
Tip 3: Zohľadnite ergonómiu pracoviska
Pri výbere výšky stĺpa a typu ovládania myslite na operátora. Diaľkové ovládanie s plynulým rozjazdom výrazne znižuje fyzickú námahu a riziko poškodenia citlivých bremien.
Tip 4: Nepodceňujte následný servis
Aj voľne stojaci žeriav podlieha povinným inšpekciám, prehliadkam a skúškam žeriavov. Pri výbere dodávateľa overte, či poskytuje aj komplexný servis žeriavov – ušetríte si neskoršie hľadanie samostatnej servisnej firmy.
Stĺpové otočné žeriavy ABUS od ITECO ŽERIAVY
Spoločnosť ITECO ŽERIAVY je dlhodobým partnerom nemeckej značky ABUS Kransysteme na slovenskom trhu. V rámci portfólia otočných žeriavov ABUS dodávame všetky tri konštrukčné veľkosti stĺpového prevedenia – LSX, LS aj VS.
Každý stĺpový otočný žeriav je možné prispôsobiť konkrétnej prevádzke – od spôsobu upevnenia, cez typ kladkostroja, až po doplnkovú výbavu. Súčasťou dodávky je odborný návrh, výroba, montáž otočného žeriavu, uvedenie do prevádzky aj následné technické kontroly.
Pre konkrétnu konzultáciu alebo cenovú ponuku môžete využiť telefonickú konzultáciu na tel: +421 486 123 896 alebo použiť dopytový formulár.
FAQ – Často kladené otázky o stĺpových otočných žeriavoch
Aký je rozdiel medzi stĺpovým a nástenným otočným žeriavom?
Stĺpový otočný žeriav je kotvený do podlahy a stojí samostatne, zatiaľ čo nástenný variant je upevnený na stenu alebo podperu. Stĺpové prevedenie ponúka väčší rozsah otáčania (až 360°) a vyššie nosnosti (až 6,3 t), no vyžaduje únosný podlahový základ. Nástenné otočné žeriavy sú vhodnejšie tam, kde je obmedzená podlahová plocha alebo kde pracovisko leží popri stene haly.
Akú nosnosť potrebujem pri stĺpovom otočnom žeriave?
Nosnosť by mala vychádzať z najťažšieho bremena, s ktorým budete reálne manipulovať, navýšeného o rezervu 15–20 % pre prípad rastu výroby. Pre ľahkú manipuláciu v dielňach a pri montáži postačuje model LSX (do 0,5 t), pre stredne ťažké aplikácie LS (do 1 t) a pre výrobné prevádzky model VS (do 6,3 t).
Je potrebný osobitný základ pre stĺpový otočný žeriav?
Otočné stĺpové žeriavy do stredných nosností je možné veľmi hospodárne namontovať – ukotviť na existujúcu podlahu resp. medzistropnú dosku pomocou nášho kotevného systém s kruhovou / štvorcovou oceľovou medzidskou (roznášacou pľatňou) a špeciálnych chemických kotiev vyvinutých pre dynamické zaťaženie – ktoré sa po montáži zapustia do kotevnej dosky. Najbežnejší spôsob kotvenia otočných stĺpových žeriavov ABUS v prípade nedostatočne únosných podláh je kotvenie na vopred pripravený základ s kotevnými tyčami resp. ideálnymi kotvami ABUS.
Ako často je potrebná revízia otočného žeriavu?
Otočné žeriavy podliehajú rovnakým zákonným povinnostiam ako ostatné zdvíhacie zariadenia. Pravidelné odborné prehliadky sa typicky vykonávajú raz ročne, odborné skúšky raz za štyri roky. Konkrétne intervaly závisia od kategórie žeriavu a intenzity prevádzky. Spoločnosť ITECO ŽERIAVY zabezpečuje komplexné inšpekcie, prehliadky a skúšky žeriavov v súlade s platnou legislatívou.
Dá sa stĺpový otočný žeriav premiestniť na iné pracovisko?
Áno, na rozdiel od nástenných alebo mostových riešení je stĺpový otočný žeriav možné po demontáži základu premiestniť na nové stanovište. Vyžaduje si to však opätovné statické posúdenie nového miesta, prípravu nového základu a odbornú montáž.
