Pri rozhodovaní o nasadení otočného žeriavu v hale alebo dielni stojíme často pred otázkou – stĺpové alebo nástenné prevedenie? Hoci sa na prvý pohľad môže zdať, že ide o detail, voľba medzi týmito dvoma riešeniami zásadne ovplyvňuje úsporu priestoru, náklady na inštaláciu aj flexibilitu manipulácie. Nástenný otočný žeriav je riešenie, ktoré dokáže v správnych podmienkach prekonať stĺpovú alternatívu vo viacerých kritériách. V článku si vysvetlíme, čo nástenný otočný žeriav ponúka, kedy je správnou voľbou a aké modely má v portfóliu značka ABUS Kransysteme.
Čo je nástenný otočný žeriav a ako funguje?

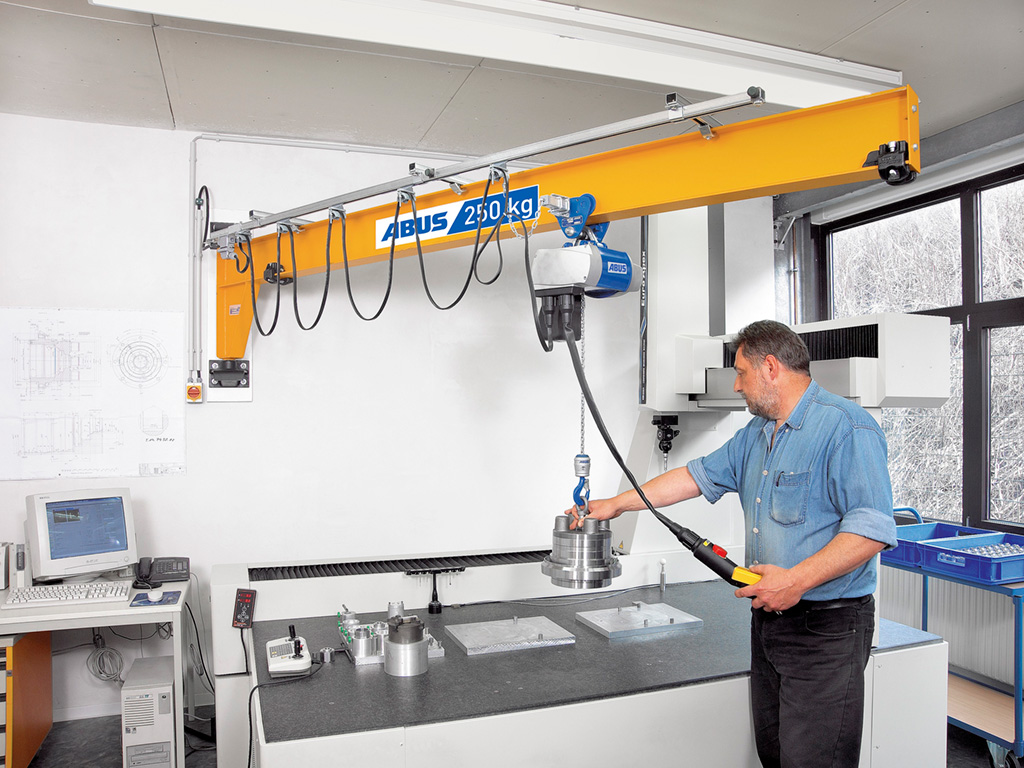

Nástenný otočný žeriav je typ otočného žeriavu, ktorý sa upevňuje priamo na nosnú stenu alebo na samostatnú konštrukčnú podperu. Rameno žeriavu sa otáča okolo zvislej osi v rozsahu typicky 180° a pokrýva polkruhovú pracovnú zónu pred stenou. Na ramene je osadený elektrický kladkostroj, ktorý zabezpečuje samotný zdvih bremena.
Hlavný rozdiel oproti stĺpovému prevedeniu spočíva v spôsobe upevnenia. Kým stĺpový žeriav je samostatne stojaca konštrukcia zakotvená do podlahy, žeriav na stenu prenáša zaťaženie do nosnej steny alebo do oceľovej konštrukcie haly. To prináša jednu zásadnú výhodu – pod žeriavom ostáva voľná podlahová plocha využiteľná pre iné technológie, regály alebo pracovné stoly.
V praxi sa nástenné otočné žeriavy najčastejšie umiestňujú do pracovných zón popri stenách haly, do rohov výrobnej plochy alebo pod existujúce mostové žeriavy, kde slúžia ako doplnkové riešenie pre lokálnu manipuláciu na konkrétnom pracovisku.
Stĺpový vs. nástenný otočný žeriav – kľúčové rozdiely
Pre správne rozhodnutie je dôležité poznať konkrétne rozdiely medzi oboma typmi. Každé prevedenie má svoje silné stránky a obmedzenia, ktoré sa prejavia v inej situácii.
| Kritérium | Stĺpový otočný žeriav | Nástenný otočný žeriav |
| Spôsob upevnenia | Kotvenie do podlahového základu | Upevnenie na stenu alebo podperu |
| Rozsah otáčania | 270° až 360° | typicky 180° |
| Obsadená plocha | Žeriav zaberá miesto na podlahe | Podlaha pod žeriavom ostáva voľná |
| Stavebné požiadavky | Únosný podlahový základ | Únosná stena alebo nosná podpera |
| Investičné náklady | Vyššie (vrátane základu) | Nižšie pri vhodnej konštrukcii |
| Mobilita | Možné premiestnenie po demontáži | Možné premiestnenie po demontáži |
Z porovnania vyplýva, že nástenné prevedenie je výhodné najmä tam, kde je dispozícia haly už daná a kde každý štvorcový meter podlahovej plochy má svoju hodnotu. Naopak, stĺpové riešenie ponúka väčší rozsah otáčania a vyššie maximálne nosnosti.
Hlavné výhody nástenných otočných žeriavov
Maximálne využitie podlahovej plochy
Najvýznamnejšou výhodou nástenného žeriavu je, že neobsadzuje podlahu. V hale, kde každý meter štvorcový slúži pre výrobnú technológiu, regál alebo skladovaciu zónu, je toto rozhodujúci faktor. Pod ramenom žeriavu môžu fungovať pracovné stoly, obrábacie stroje aj logistické trasy.
Nižšie investičné a stavebné náklady
Pri vhodnej nosnej konštrukcii odpadáva budovanie samostatného betónového základu, čo predstavuje nezanedbateľnú úsporu. Montáž nástenného otočného žeriavu je zvyčajne rýchlejšia a menej invazívna do prevádzky haly.
Jednoduchá integrácia s mostovými žeriavmi
Nástenné otočné žeriavy sa často kombinujú s mostovými žeriavmi, pod ktorými fungujú ako doplnková manipulácia na konkrétnom pracovisku. Operátor nemusí čakať, kým mostový žeriav dokončí prácu v inej časti haly – pre lokálnu manipuláciu má vlastné zariadenie priamo pri sebe.
Ergonomická manipulácia priamo pri pracovisku
Bremená sa zdvíhajú a presúvajú s minimálnou fyzickou námahou operátora. To znižuje riziko muskuloskeletálnych ochorení, zvyšuje rýchlosť práce a celkovo zlepšuje manipuláciu s bremenami v rámci pracoviska.
Kedy je nástenný otočný žeriav správnou voľbou?
Nástenné prevedenie nie je univerzálnym riešením pre každú situáciu. Existujú konkrétne podmienky, pri ktorých je jednoznačne lepšou voľbou ako stĺpový variant.
• Pracovisko leží popri stene haly – pri obrábacích strojoch, montážnych staniciach alebo údržbárskych boxoch
• Hala má obmedzenú podlahovú plochu – stĺpový žeriav by zbytočne blokoval miesto pre výrobné technológie
• Stena alebo nosná konštrukcia má dostatočnú únosnosť – väzníky, stĺpy alebo betónová stena bez statických problémov
• Postačuje rozsah otáčania 180° – pracovná zóna leží len pred stenou, nie dokola
• Hľadáte ekonomickejšie riešenie – pri vhodných podmienkach šetrí nástenné prevedenie náklady na základ a inštaláciu
Naopak, ak je pracovisko v strede haly, vyžaduje plné 360° otáčanie alebo vyššie nosnosti, je vhodnejšie zvoliť stĺpový otočný žeriav.
Modely nástenných otočných žeriavov ABUS
V portfóliu otočných žeriavov ABUS sú nástenné prevedenia dostupné v troch konštrukčných veľkostiach, ktoré pokrývajú širokú škálu aplikácií – od ľahkých montážnych pracovísk až po náročnú priemyselnú výrobu.
| Model ABUS | Max. nosnosť | Max. vyloženie | Rozsah otáčania | Typické nasadenie |
| LWX | do 0,5 t | do 7 m | 180° | Priestory s obmedzenou výškou, ľahká montáž |
| LW | do 1 t | do 7 m | 180° | Univerzálne dielenské použitie |
| VW | do 5 t | do 10 m | 180° | Náročnejšie priemyselné aplikácie |
Model VW vyniká najmä tým, že vďaka konštrukčnému riešeniu umožňuje maximálne využiť výšku haly – pri prenose bremena dosahuje najvyššiu možnú výšku zdvihu v rámci danej dispozície. Pre menšie aplikácie sú modely LW a LWX ideálnym riešením s priaznivým pomerom ceny a výkonu.
Aký kladkostroj sa používa pri nástennom otočnom žeriave?
Na ramene nástenného otočného žeriavu je osadený elektrický kladkostroj, ktorý zabezpečuje samotný zdvih bremena. V portfóliu ABUS sa štandardne používajú dva typy:
• elektrický reťazový kladkostroj – pre nosnosti typicky do 2 t, kompaktné rozmery, nižšia hmotnosť. Najčastejšie sa používa pri modeloch LW a LWX.
• elektrický lanový kladkostroj – pre vyššie nosnosti a väčšie výšky zdvihu, používa sa najmä pri modeli VW.
Otáčanie ramena je pri všetkých nástenných modeloch ABUS riešené elektrickým pohonom, ktorý poskytuje plynulý a presný pohyb. Obsluha ovláda žeriav pohodlne pomocou závesného tlačidlového ovládača alebo diaľkového ovládania.
Aké sú stavebné požiadavky na montáž nástenného otočného žeriavu?
Pred objednaním nástenného otočného žeriavu je potrebné posúdiť dispozíciu haly a najmä únosnosť nosnej konštrukcie. Nesprávne posúdenie statiky steny patrí medzi najčastejšie chyby pri plánovaní tohto typu riešenia.
Pri príprave inštalácie je potrebné zohľadniť:
• Statiku steny alebo podpery – nosný prvok musí preniesť statické aj dynamické zaťaženie od žeriavu a manipulovaného bremena
• Spôsob kotvenia – typ kotviacich prvkov závisí od materiálu a hrúbky steny (betón, oceľová konštrukcia, murivo)
• Priestor pre otáčanie – v pracovnej zóne pred stenou nesmú byť prekážky, ktoré by kolidovali s ramenom
• Výškové podmienky – svetlá výška musí umožniť osadenie ramena a kladkostroja s rezervou pre zdvih bremena
• Elektrické pripojenie – prívod silnoprúdu k miestu osadenia žeriavu
V prípadoch, kde stena nemá dostatočnú únosnosť, sa namiesto kotvenia priamo do steny používa samostatná oceľová podpera. Tá sa kotví do podlahy aj do stropnej konštrukcie a slúži ako nosný prvok pre žeriav.
Praktické tipy pri výbere nástenného otočného žeriavu
Tip 1: Najskôr posúďte statiku steny
Pred objednávkou nechajte statika posúdiť, či stena (resp. nosná konštrukcia) unesie zaťaženie od žeriavu vrátane maximálneho bremena. V starších halách môže byť potrebné vystužiť konštrukciu alebo zvoliť variant so samostatnou podperou.
Tip 2: Plánujte umiestnenie s ohľadom na pracovný tok
Nástenný žeriav je možné jednoducho premiestniť – ale je dôležité dôkladne plánovať jeho polohu vo vzťahu k strojom, materiálovým tokom a logistickým trasám. Zlé umiestnenie môže výrazne znížiť úžitok zo zariadenia.
Tip 3: Skontrolujte rezervu na rast výroby
Aj pri nástennom prevedení platí pravidlo 15–20 % rezervy nosnosti. Žeriav má životnosť 20 a viac rokov a dodatočné navýšenie nosnosti nie je možné bez výmeny celej konštrukcie a posúdenia statiky steny.
Tip 4: Nezabudnite na povinné kontroly
Nástenný otočný žeriav podlieha rovnakým zákonným kontrolám ako iné zdvíhacie zariadenia. Pri výbere dodávateľa zvážte, či ponúka aj komplexné inšpekcie, prehliadky a skúšky žeriavov a pravidelný servis žeriavov.
Keď úspora priestoru rozhoduje o efektivite haly
Nástenný otočný žeriav je riešenie, ktoré pri správnych podmienkach dokáže prekonať stĺpovú alternatívu vo viacerých kritériách – úspora podlahovej plochy, nižšie investičné náklady, rýchlejšia montáž. Predpokladom je však dostatočne únosná nosná konštrukcia a vhodná dispozícia pracoviska.
Spoločnosť ITECO ŽERIAVY ako autorizovaný partner značky ABUS Kransysteme dodáva všetky tri konštrukčné veľkosti nástenných otočných žeriavov – LWX, LW aj VW. Súčasťou dodávky je odborné posúdenie statiky, technický návrh, výroba, montáž aj následné kontroly a servis.
Pre konzultáciu vhodného typu otočného žeriavu pre vašu prevádzku nás kontaktujte na tel: +421 486 123 896 alebo využite dopytový formulár. https://itecozeriavy.sk/dopyt/formular-otocne-zeriavy/
FAQ – Často kladené otázky o nástenných otočných žeriavoch
Akú stenu potrebujem na montáž nástenného otočného žeriavu?
Stena musí byť dostatočne dimenzovaná na prenos statického aj dynamického zaťaženia od žeriavu a maximálneho bremena. V praxi sa najčastejšie kotví do železobetónových stien, do oceľových stĺpov nosnej konštrukcie haly alebo do murovaných stien po overení statikom. Ak stena nemá dostatočnú únosnosť, používa sa samostatná oceľová podpera.
Aký je maximálny rozsah otáčania nástenného žeriavu?
Nástenné otočné žeriavy ABUS majú menovitý rozsah otáčania 180°, čo zodpovedá polkruhovej pracovnej zóne pred stenou. Ide o konštrukčné maximum, ktoré vyplýva zo spôsobu upevnenia – rameno sa nemôže otočiť za rovinu steny. Ak potrebujete väčší rozsah, vhodnejšou voľbou je stĺpové prevedenie s rozsahom 270° alebo 360°.
Je možné kombinovať nástenný a mostový žeriav v jednej hale?
Áno, ide o veľmi častú a efektívnu kombináciu. Mostový žeriav zabezpečuje manipuláciu v celom priestore haly, nástenné otočné žeriavy slúžia ako lokálne riešenie na konkrétnych pracoviskách. Operátor nemusí čakať na mostový žeriav, ktorý je práve využívaný inde, a manipulácia prebieha plynulejšie.
Je nástenný otočný žeriav lacnejší ako stĺpový?
V mnohých prípadoch áno, pretože odpadávajú náklady na samostatný betónový základ a montáž je rýchlejšia. Konečná cena však závisí od konkrétneho modelu, nosnosti, vyloženia a stavebných podmienok. Pre porovnanie cien konkrétnych riešení odporúčame využiť dopytový formulár pre otočné žeriavy.
