Podvesný mostový žeriav nestojí na vlastných stĺpoch — visí priamo na konštrukcii haly. Práve preto sa oplatí tam, kde klasickú žeriavovú dráhu s podperami nie je kam postaviť alebo by zabrala príliš veľa podlahy. V článku vysvetľujeme, ako sa podvesné riešenie líši od podperného, aké typy ponúka ABUS, akú nosnosť zvládne, kde sa najčastejšie nasadzuje a kedy je naopak lepšie siahnuť po inom type žeriavu.
Čo je podvesný mostový žeriav?

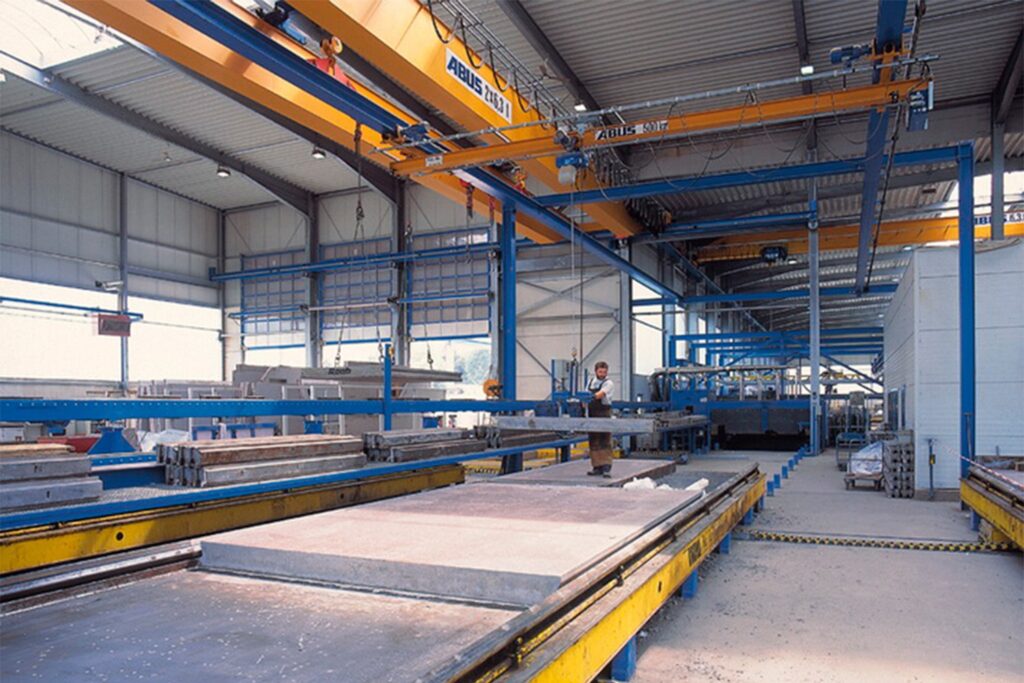

Podvesný mostový žeriav je typ mostového žeriavu, ktorého dráha je upevnená pod stropom haly — na väzníkoch alebo stropnej konštrukcii — namiesto toho, aby stála na vlastných stĺpoch. Po dráhe pojazdí most, po moste sa pohybuje mačka s kladkostrojom. Obsluha tak manipuluje s bremenom v troch smeroch: pozdĺž haly, naprieč ňou a vertikálne.
Kľúčová výhoda je priestorová. Keďže zaťaženie ide priamo do konštrukcie objektu, nie sú potrebné žiadne podperné stĺpy a podlaha haly zostáva voľná. Vložením mosta medzi priečniky sa navyše dá optimalizovať výška zdvihu a malé rozmery dojazdu mačky umožňujú využiť takmer celú šírku haly. Podvesné mostové žeriavy ABUS sa vyrábajú s nosnosťou do 8 ton a rozpätím do 25 metrov.
Aký je rozdiel medzi podvesným a podperným mostovým žeriavom?
Toto je rozhodnutie, ktoré padá na začiatku každého projektu a určuje aj rozpočet. Rozdiel nie je v tom, čo žeriav robí, ale v tom, kam prenáša zaťaženie.
| Podvesný mostový žeriav | Podperný (klasický) mostový žeriav | |
| Uloženie dráhy | Na väzníkoch alebo stropnej konštrukcii haly | Na konzolách stĺpov alebo na vlastných stĺpoch so základmi |
| Prenos zaťaženia | Do strešnej konštrukcie objektu | Do stĺpov a základov |
| Podlahová plocha | Zostáva úplne voľná | Stĺpy zaberajú časť pôdorysu |
| Typická nosnosť | do 8 t | do 120 t |
| Hlavný limit | Únosnosť väzníkov haly | Priestor a náklady na nosnú konštrukciu |
Ak hala podvesné riešenie neunesie, prichádzajú na rad jednonosníkové mostové žeriavy s nosnosťou do 16 t, prípadne dvojnosníkové mostové žeriavy až do 120 t.
Aké typy podvesných žeriavov ABUS existujú?
Portfólio sa líši konštrukciou nosníka a spôsobom pripojenia k priečnikom. Od toho závisí dosiahnuteľná nosnosť aj rozpätie.
| Typ | Konštrukcia | Nosnosť | Rozpätie |
| DLVM | Valcovaný profilový nosník privarený na priečniky | do 3,2 t | do 14 m |
| EDL | Valcovaný profilový nosník so skrutkovým pripojením k priečnikom | do 8 t | do 17,5 m |
| EDK | Krabicový nosník so skrutkovým pripojením k priečnikom | do 8 t | do 25 m |
Podvesné mostové žeriavy netreba zamieňať s HB podvesnými systémami. Tie sú stavebnicové, určené na nosnosti do 2 ton a slúžia skôr na lineárny presun po pevnej trase než na celoplošnú manipuláciu.
Kde sa podvesné mostové žeriavy využívajú najčastejšie?
Spoločný menovateľ je vždy rovnaký: pravidelná manipulácia s materiálom a potreba nechať podlahu voľnú.
- Strojárske a montážne prevádzky. Presun komponentov a polotovarov medzi pracoviskami, kde by stĺpy prekážali obsluhe aj vozíkom.
- Technologické linky. Zakladanie dielcov do strojov a presun medzi výrobnými operáciami v pevnom takte.
- Sklady a logistické centrá. Manipulácia s paletami a zásobovanie výrobných pracovísk bez obmedzenia dopravných ciest.
- Haly s obmedzenou svetlou výškou. Uloženie mosta medzi priečniky získa centimetre zdvihu, ktoré pri podpernom riešení chýbajú.
- Prístavby a rekonštrukcie. Tam, kde na nové základy pod stĺpy jednoducho nie je miesto.
V praxi sa podvesné riešenie osvedčuje aj tam, kde sa má žeriav neskôr rozširovať. Keďže dráha je zavesená na existujúcej konštrukcii, predĺženie o ďalšie pole býva jednoduchšie než pri podpernom riešení, kde treba nové stĺpy aj základy.
Aká je nosnosť podvesného mostového žeriavu a čo ju obmedzuje?
Katalógové maximum je 8 ton, ale reálnu hranicu určuje takmer vždy hala, nie žeriav. Rozhoduje únosnosť väzníkov a stropnej konštrukcie, rozpätie dráhy, konštrukcia mosta a typ kladkostroja.
Preto sa pri podvesnom riešení nikdy nezačína výberom žeriavu. Najprv sa posudzuje konštrukcia objektu a až výsledok statického posúdenia povie, aká nosnosť je v danej hale vôbec možná. Pri starších objektoch býva skutočný stav odlišný od pôvodnej projektovej dokumentácie, takže sa vychádza z obhliadky a zamerania.
Kedy podvesný mostový žeriav nie je vhodný?
Sú štyri situácie, keď je lepšie zvoliť iný typ:
- konštrukcia haly nemá dostatočnú únosnosť a jej zosilnenie by bolo drahšie než vlastné stĺpy,
- bremená presahujú približne 8 ton,
- potrebné rozpätie je väčšie než 25 metrov,
- prevádzka má vysoké dynamické zaťaženie, teda časté rozbehy, brzdenia a manipuláciu v krátkom takte.
V týchto prípadoch sa spravidla navrhuje podperné riešenie s vlastnou žeriavovou dráhou. Nie je to krok späť — pri vyšších nosnostiach a dlhých rozpätiach je to jednoducho správna technika. Podvesný žeriav má svoju silu v úspore priestoru, nie v hrubej sile.
Čo potrebujeme vedieť, aby sme vedeli navrhnúť riešenie?
Návrh podvesného žeriavu stojí a padá na vstupoch. Čím presnejšie sú, tým rýchlejšie vieme povedať, či je riešenie realizovateľné a za koľko. V praxi ide o šesť údajov.
- Najťažšie bremeno a jeho rozmery. Nie priemerné, ale to najhoršie, ktoré sa bude manipulovať — vrátane úchopných prostriedkov.
- Rozmery haly a svetlá výška. Šírka, dĺžka plochy, ktorú má žeriav pokryť, a výška k spodnej hrane väzníka.
- Typ a stav nosnej konštrukcie. Oceľové väzníky, betónové prefabrikáty alebo drevo — a či existuje statický posudok objektu.
- Intenzita prevádzky. Počet zdvihov za zmenu a počet zmien. Ovplyvňuje klasifikáciu žeriavu aj životnosť mechanizmu zdvihu.
- Prekážky v priestore. Rozvody, osvetlenie, vzduchotechnika, regály a dopravné cesty pod budúcou dráhou.
- Spôsob ovládania. Či bude obsluha zo zeme závesným ovládačom alebo rádiovým diaľkovým ovládaním.
Z týchto podkladov vieme urobiť prvý návrh aj orientačné posúdenie, či hala riešenie unesie. Presné hodnoty potvrdí až obhliadka a statické posúdenie na mieste.
Montáž, servis a skúšky podvesných žeriavov
Po inštalácii musí zariadenie prejsť skúškami pred prvým spustením a získať kompletnú dokumentáciu. Ako celý proces prebieha, popisujeme v článku o tom, ako prebieha montáž mostového žeriavu krok za krokom.
V prevádzke potom platia rovnaké povinnosti ako pri každom vyhradenom technickom zariadení — pri zariadeniach nad 1 000 kg odborná prehliadka každé dva roky, odborná skúška každé štyri roky a opakovaná úradná skúška každých desať rokov. Podrobne sme rozpísali, aké skúšky mostového žeriavu sú povinné a kto ich smie vykonávať.
Pozor na jeden detail, ktorý sa pri podvesných riešeniach prehliada: dráha má vlastný, kratší cyklus kontrol než samotný žeriav. Odborné prehliadky žeriavov preto treba plánovať pre obe časti zvlášť.
Z praxe: na čom projekty najčastejšie padnú
- Statika sa rieši až po výbere žeriavu. Najčastejšia a najdrahšia chyba — celý koncept sa potom prerába.
- Počíta sa so svetlou výškou haly. Využiteľný zdvih znižuje konštrukcia dráhy, most, mačka aj kladnica. Reálna hodnota je vždy nižšia.
- Zabudne sa na prístup k údržbe. K závesom a k mačke sa musí dať dostať, inak je každá prehliadka improvizácia.
- Neráta sa s budúcim rozšírením. Ak sa výroba o dva roky rozrastie, dokupovanie ďalšieho poľa dráhy je oveľa lacnejšie, keď sa s ním počítalo v návrhu.
FAQ – Najčastejšie otázky
Akú nosnosť má podvesný mostový žeriav?
Podvesné mostové žeriavy ABUS sa vyrábajú do 8 ton. Reálnu hranicu však určuje únosnosť konštrukcie haly, takže konkrétnu nosnosť potvrdí až statické posúdenie objektu.
Aký je rozdiel medzi podvesným a podperným mostovým žeriavom?
Podvesný žeriav visí na konštrukcii haly a nepotrebuje stĺpy, takže podlaha zostáva voľná. Podperný stojí na vlastnej žeriavovej dráhe so stĺpmi a zvládne podstatne vyššie nosnosti — až do 120 ton.
Unesie moja hala podvesný žeriav?
To sa nedá určiť od stola. Posudzuje sa únosnosť väzníkov, rozpätie, stav objektu a spôsob manipulácie. Pri starších halách sa vychádza z obhliadky a zamerania, nie z pôvodnej dokumentácie.
Aké typy podvesných žeriavov ABUS existujú?
Tri: DLVM s valcovaným nosníkom privareným na priečniky do 3,2 t, EDL s valcovaným nosníkom a skrutkovým pripojením do 8 t a EDK s krabicovým nosníkom do 8 t a rozpätím až 25 m.
Ako často sa kontroluje podvesný žeriav?
Pri zariadeniach nad 1 000 kg odborná prehliadka každé dva roky, odborná skúška každé štyri roky a opakovaná úradná skúška každých desať rokov. Žeriavová dráha má vlastný, kratší cyklus.
Keď efektívna manipulácia začína správnym výberom
Podvesné mostové žeriavy sú riešením pre haly, kde je priestor vzácny a podlaha musí zostať priechodná. Za ich úspechom ale nestojí samotný žeriav, ale poctivé posúdenie toho, čo konštrukcia haly unesie. Projekt, ktorý začne statikou, sa dokončí v termíne. Projekt, ktorý ňou skončí, sa prerába.
